BM-ICS-14A型皮帶秤
所屬分類：??BM-ICS-14A型
詳細描述：BM-ICS-14A型秤架采用四托輥直接承重式結構；四只高精度拉式稱重傳感器；維護保養輕松方便。主要適用于現場工藝要求高或需要進行貿易結算的行業現場。...
應用范圍： 適用所有物料的計量稱重，如建材、冶金、化工、飼料等行業。
主要功能： 產量監控， 生成報表，實時視頻監控，自動報警等。
精度范圍： 計量精度0.125-1.0%，可根據實際需要配置。
| 型 號 | 校驗精度（％） | 稱重范圍（t/h） | 皮帶機傾斜 | 稱重傳感器（只） | 計量托輥（組） | 壓力杠桿 | 耳軸（只） | 速度傳感器（只） |
| ICS-14A | ±0.125 | 1-8000 | ≤6° | 4 | 4 | 懸浮式 | 無 | 1 |
| ICS-14B | ±0.125 | 1-8000 | ≤17° | 4 | 3 | 懸浮式 | 無 | 1 |
| ICS-17A | ±0.25 | 1-6000 | ≤17° | 2 | 4 | 雙杠桿 | 4 | 1 |
| ICS-17B | ±0.25 | 1-4000 | ≤17° | 2 | 2 | 單杠桿 | 2 | 1 |
| ICS-20A | ±0.5 | 1-8000 | ≤17° | 1 | 2 | 雙杠桿 | 2 | 1 |
| ICS-20B | ±0.5 | 1-8000 | ≤17° | 1 | 1 | 單杠桿 | 2 | 1 |
| ICS-30A | ±0.25 | 1-8000 | ≤17° | 2 | 1 | 懸浮式 | 無 | 1 |
| ICS-30B | ±0.25 | 1-8000 | ≤17° | 1 | 1 | 懸浮式 | 無 | 1 |
| ICS-30-2TC-4C | ±0.125 | 1-8000 | ≤17° | 4 | 2 | 懸浮式 | 無 | 1 |
| SN-XF-4 | ±0.125 | 1-8000 | ≤6° | 8 | 8 | 懸浮式 | 無 | 1 |
工作流程：

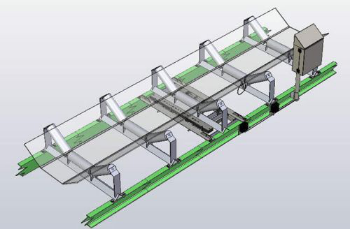

稱重橋架安裝于皮帶輸送機架上，當物料經過時，計量托輥檢測到皮帶輸送機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
產品組成： 秤架，進口稱重傳感器，測速傳感器，稱重儀表，校驗裝置以及產量遠程監控系統，軟件。

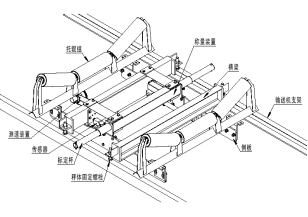

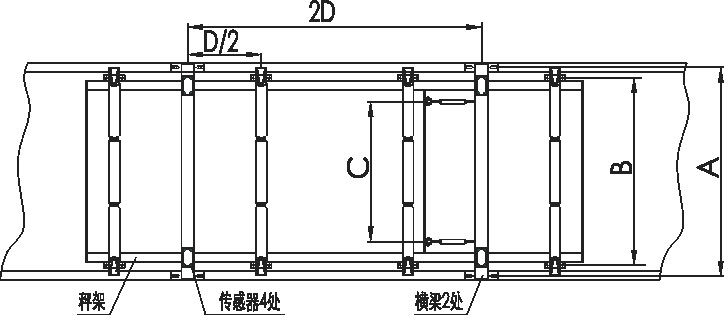

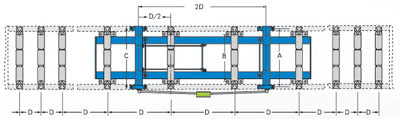

BM-ICS-14A型皮帶秤秤架
【產品介紹】：BM-ICS-14A型秤架四托輥全懸浮式稱重結構。沒有耳軸支點和可移動部件，不受非垂直力以外的各種側向力和水平力干擾（包括托輥摩擦力、皮帶及物料運行的水平分力），減少邊界效應誤差，對稱重需要測量的垂直力量感應更迅速、更精確。特點
全懸浮式結構；
2、無耳軸支點和運動部件；
3、配有4只拉式傳感器直接吊在橫梁上；
4、物料通過的重量直接作用在傳感器上；
5、皮帶秤計量受自身結構影響基本為零；
6、安裝方便，只需八個螺栓安裝固定；
適用范圍
適用于需要貿易結算或要求計量精度高的場合。
【稱重儀表】
◆綜合精度：±0.01%；
◆顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；
◆滾動菜單，可作參數輸入設定中文顯示，操作簡單；
◆多種標定方法，可自動零點和間隔，自動零點跟蹤；
◆通訊接口（可選）：標準RS~232C、RS485接口。
◆如有需要，可提供MODBUS、以太網通訊等功能。
◆可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；
◆多路輸入輸出端口；
◆打印接口（打印機可選）.
◆調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.
◆數據遠傳：
a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出至遠方
b數字：通過通訊的方式將所有數據傳至上位機；
◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；
◆通訊功能：標準RS232和標準RS485接口，波特率可調，地址可設置，可以多臺儀表進行聯網；
◆稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。
【稱重傳感器】
我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。
◆非線性：小于額定輸出的0.05%；
◆重復性：小于額定輸出的0.03%；
◆滯后：小于額定輸出的0.03%；
◆溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃
◆安全過載：150%
【測速傳感器】
◆連接在專用的測速裝置上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；
◆密閉外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；
◆無碳刷式脈沖發生器，不需調整、校準、無需維修；
◆最新的軟連接技術，更有效地保證了測速精度；
◆測速范圍：0.05-4.0m/s
【測速滾筒(裝置)】
精密的測速滾筒(裝置)安裝在輸送機架上，保持和輸送機同步運轉。
